一但空心玻璃微珠破碎，它们平均密度将接近玻璃球壳自身的密度，如果 100%微球破碎，密度将达到玻璃本体的密度，2.54g/cm³。为了确定 HGMs 的破坏程度，需要将 HGMs 从基质树脂中提取出来，可以通过把制品进行高温（例如 550℃，8小时）处理除去塑料相，剩余的无机灰分仅由 HGMs 组成，其真密度可使用气体比重计计算。通过公式（2.2）可以用来确定 HGMs的体积破碎率；

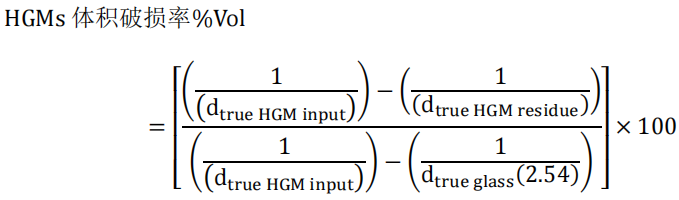

公式（2.2）
式中：
dtrue HGM input = HGMs加入基体前的真密度；
dtrue HGM residue = HGMs加入基体后并高温处理后的灰分中HGMs的真密度；
dtrue glass(2.54) = 玻璃本体的真密度2.54g/cm³
示例：如果聚合物中添加的 HGMs 密度为 0.46g/cm³，高温处理过程后残余灰分的密度为 0.52g/cm³，HGMs 在经历挤出过程后的体积破损率是多少？

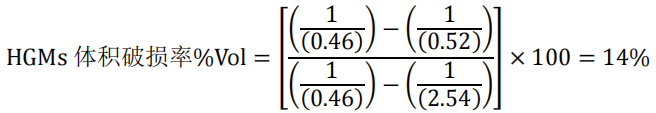

解答：应用公式 2.2，
如果配方中除了 HGMs 还有其他无机添加剂（如玻璃纤维），塑料制品高温处理后的灰分也包括这些无机添加剂。在这种情况下，残余灰分的密度（ρglass fiber & bubble mix）可以用气体比重计测得。在确定气体无机添加剂密度后（例如，玻璃纤维为 2.5g/cm³，CaCO3 为 2.68g/cm³，可以用气体比重计测得），残余 HGMs的密度（ρ HGM in residue）可以用公式 2.3 计算，再通过公式 2.2 即可算出体积破损率。
(2.3)
式中：
Wf other filler = 其它填料的质量分数；
ρ other filler =其它填料的密度；
Wf HGM = 配方中HGMs的质量分数（用小数表示，比如10%，记为0.1）；
ρ HGM in residue = HGMs加入基体后并高温处理后的灰分中HGMs的真密度
示例：聚合物中添加 10wt%HGMs（密度为 0.46g/cm3）和 20wt%玻璃纤维（密度为 2.5g/cm³），高温处理过程后残余灰分的密度测得 1.38g/cm³，HGMs 在复合过程中的体积破损率是多少？
解答：聚合物中含有 10wt%HGMs 和 20wt%玻璃纤维，则灰分中含有33.3wt%HGMs 和 66.7wt%玻璃纤维，通过公式 2.3，

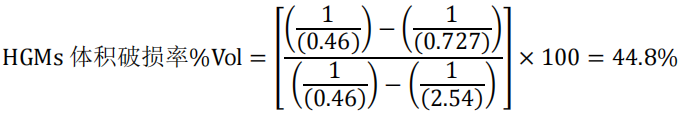

计算得到 ρHGM in residue =0.727g/cm³，则
如果 HGMs 不能有效提取出来，则可以通过测量最终制品的密度，利用公式 2.4 计算 HGMs 的体积破损率；
(2.4)
其中，
ρHGM 为添加 HGMs 的密度，g/cm³；
ρ1 为理论密度，g/cm³（无微球破损时复合材料密度）；
ρ2 为实际密度，g/cm³（微球破损后实际制品密度）；
Wf-HGM 为 HGMs 的质量百分比（按小数计数）。
示例：90wt%的聚酯树脂（1.04g/cm³）和 10wt%HGMs（0.2g/cm³）进行复合，成型后的密度测得 0.78g/cm³，成型过程中 HGMs 的破损率是多少？

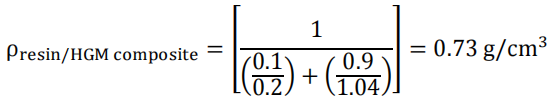

解答：假设成型过程中 HGMs 不破损，理论密度为:
但是复合材料实际密度为0.78g/cm³，因此HGMs体积破损率为：
需要注意的是，在许多成型过程中，可能会有大量的空气与 HGMs 一起混入聚合物基体中，这种情况下得到的密度会低于理论密度。因此，部分 HGMs 破碎引起的密度的增加可能被空气的引入掩盖。
以上内容节选自《空心玻璃微珠在塑料、弹性体和胶黏剂中的应用》 ISBN 978-7-122-50093-9, 化学工业出版社 2026年5月版
